膜片聯軸器偏移產生的變應力

作者: 發布時間:2021-03-10 10:20:59點擊:688

信息摘要:

當膜片聯軸器旋轉時其角向偏移將產生交變應力,每旋轉一周循環交變一次。膜片動應力將導致膜片和螺栓的疲勞破壞,準確地推算動靜復合應力是預測膜片聯軸器壽命,保證膜片聯軸器工作的關鍵。

當膜片聯軸器旋轉時其角向偏移將產生交變應力,每旋轉一周循環交變一次。膜片動應力將導致膜片和螺栓的疲勞破壞,準確地推算動靜復合應力是預測膜片聯軸器壽命,保證膜片聯軸器工作的關鍵。膜片在單獨承受某一種載荷時應力分布情況,對于膜片實際承受復雜載荷時的動靜復合應力較少涉及。相鄰兩螺栓孔之間的膜片段可等效為懸臂梁,膜片聯軸器在單獨承受轉矩、離心載荷、軸向偏移以及角向偏移時膜片內部應力。

膜片在各種單獨工況下的應力,將3種靜態應力(軸向彎曲應力、膜片應力、離心應力)的組合應力作為膜片的平均應力,將旋轉時角向偏移引起的應力作為交變應力幅,應用靜力學分析分別求得平均應力和交變應力幅,然后基于此結果進行疲勞分析。一般說來,靜態組合應力的分布和角向彎曲應力的分布是不同的,旋轉除了產生離心力,還會產生慣性力。

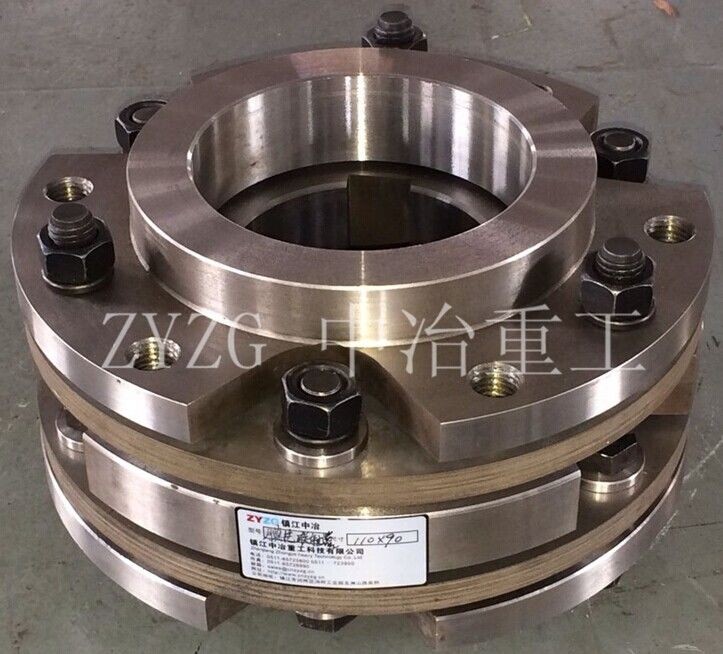

膜片聯軸器

我們將角向偏移產生的應力作為交變應力幅實際上是忽略了慣性力的影響,利用有限元軟件ANSYS建模,將瞬態動力學分析方法引入膜片聯軸器的應力分析。瞬態動力學方法是用于確定承受任意隨時間變化載荷的結構的動力學響應的一種方法,可分析確定結構在靜載荷、瞬態載荷和簡諧載荷的任意組合作用下隨時間變化的位移、應變、應力及力。

在工作時轉矩從主動法蘭盤輸入,經過沿圓周間隔布置的主動傳扭精密螺栓將轉矩傳輸至金屬膜片,再由膜片通過從動精密螺栓傳至從動法蘭盤輸出。它通過高強度合金膜片組產生彈性變形來實現聯軸器的撓性傳動,利用膜片的柔性來吸收輸入輸出軸間的相對位移,從而補償傳動軸系各個連接部分由于各種因素引起的殘余不對中,其撓性元件是由薄金屬膜片0.2mm~0.6mm疊合而成的膜片組。
